[DE] Bleedbox richtig einstellen

Was ist eine Bleedbox?

Die Bleedbox ist eine Box bestehend aus zwei Koordinatenpaaren im PDF, mit denen der Anschnitt-Rahmen angegeben wird. Die Bleedbox enthält neben allem, was gedruckt wird, auch den Anschnitt, d.h. die Bleedbox ist immer mindestens so groß wie die Trimbox (Endformatrahmen) – bei Satzspiegelanzeigen ist sie genauso groß wie die Trimbox, bei Anschnittanzeigen immer größer.

Anschnitt ist wichtig bei randabfallenden Bilder und Elemente, um weiße Blitzer am Rand zu vermeiden. Es handelt sich um einen Sicherheitsbereich ("Beschnittsicherheit") – im Idealfall ist der Anschnittbereich später im fertigen Endprodukt nicht zu sehen.

Die zusätzliche Bereich um den Endformat-Rahmen herum sollte bei randabfallenden Elementen, also Elementen, die bis an den Rand (meint an den Außenrand oder auch in den Bund) reichen mit den Motivelementen gefüllt sein.

Bei vielen Druckprodukten wird 1 bis 3 mm rundum verlangt. Aufgrund produktionstechnischer Besonderheiten in der Druckweiterverarbeitung ist für Zeitschriften ein Mindestanschnittbereich von 3-5mm erforderlich.

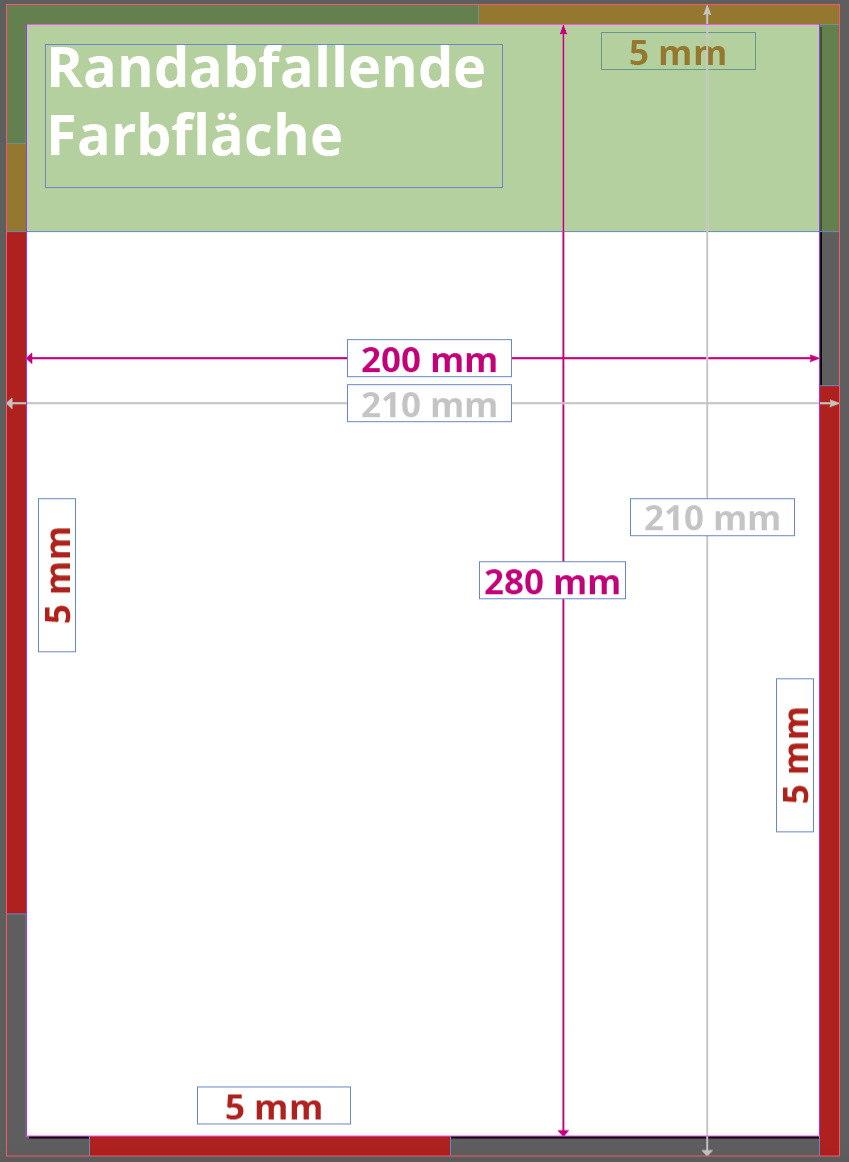

Beispiel: Die Vorgaben für  das Anzeigenformat (Endformat) einer 1/1-Seite sei 200 x 280mm. Die Vorgabe für den Anschnitt (Links, Rechts, Oben, Unten) ist 5 mm / 5mm / 5mm 5mm.

• Die Größe des Dokumentes bzw. der Seite ("Anzeigenformat",  "Endformat", "Nettoformat")  muss mit 200mm (Breite) und 280mm (Höhe) angelegt werden. Die Trimboxgröße ist 200 x 280 mm.
• Der Anschnittbereich wird als gesonderter in den Dokumenteinstellungen mit 5 / 5 /5 / 5 mm angelegt. Die Bleedboxgröße ist damit 210 x 290 mm.

Bleedbox / Anschnitteinstellungen in InDesign

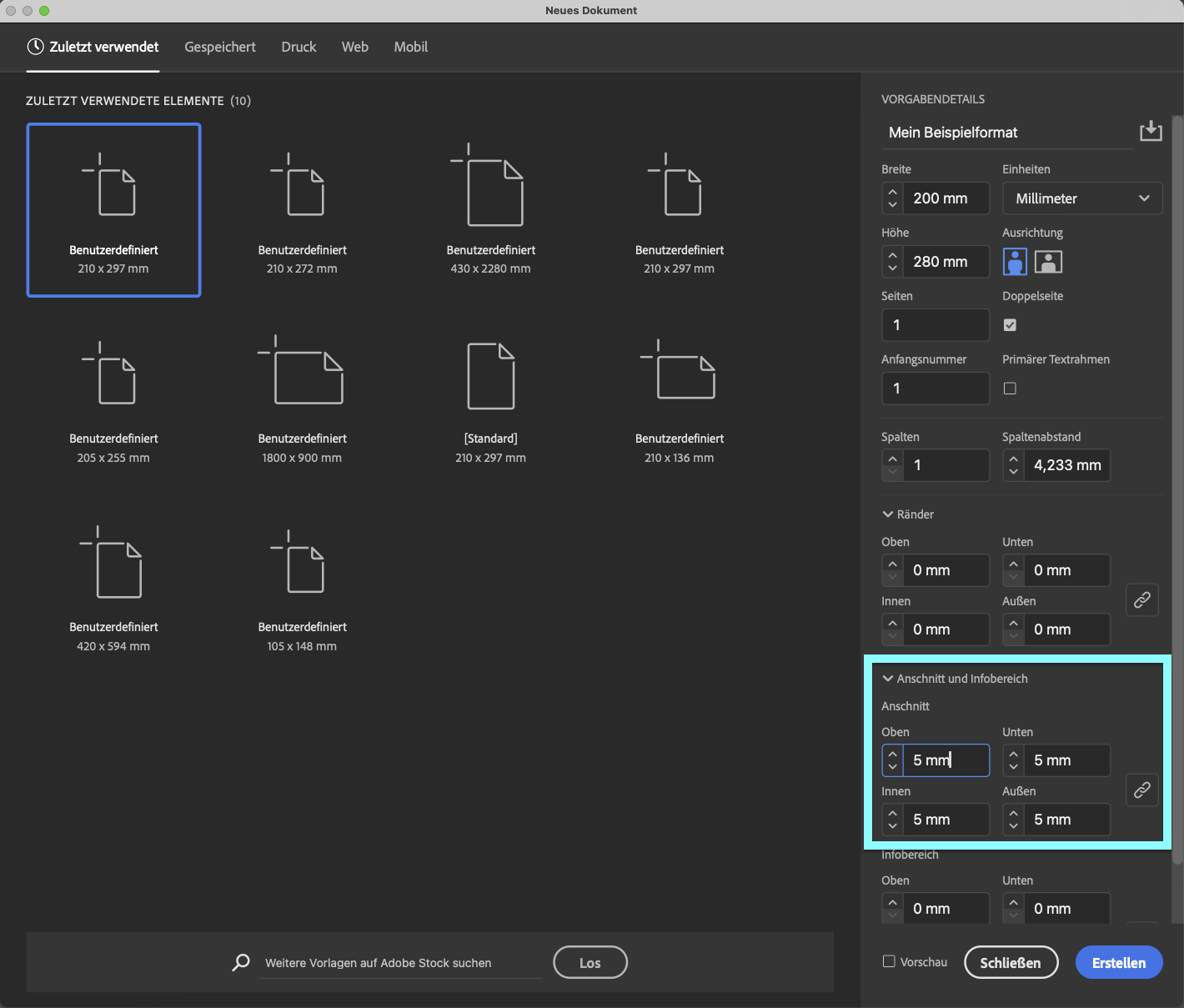

Sie können den Anschnitt direkt beim Anlegen eines neuen Dokumentes bestimmen. Wählen Sie DATEI > NEU > DOKUMENT... und geben Sie die Vorgaben direkt unter "Anschnitt und Infobereich" an. Bei einem Doppelseiten-Dokument heißen die Werte für "rechts" und "links" dann "innen" und "außen".

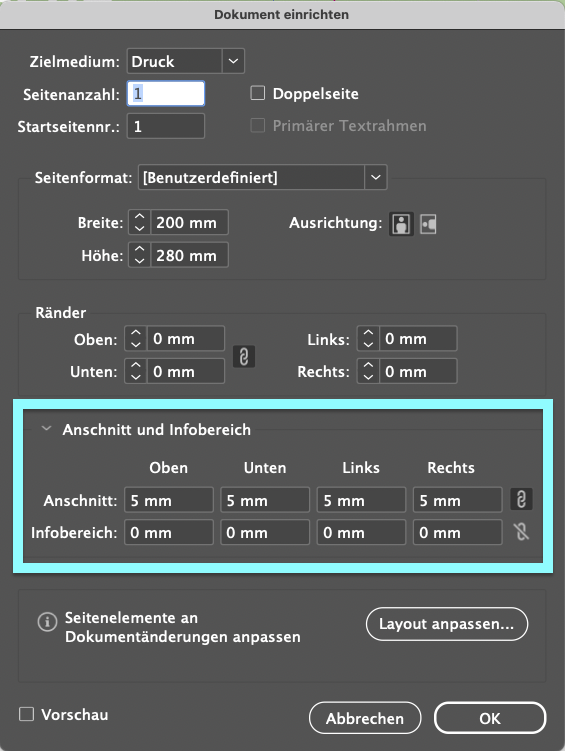

Sie können den Anschnitt auch nachträglich ändern. Wählen Sie DATEI > DOKUMENT EINRICHTEN um den Bleedbereich nachträglich einzustellen.

Bei einem bestehende Dokument mit fertigem Layout können Sie in vielen Fällen den Anschnitt auch nachträglich automatisch anpassen, ohne dass Sie in das Motiv bzw. die Platzierung der Elemente eingreifen müssen. Wählen Sie dazu DATEI > LAYOUT ANPASSEN. Den gleichen Dialog erreichen Sie auch über dem Dokument-Einrichten-Dialog und den Button Layout anpassen... Der Vorteil dieser Methode liegt darin, dass Sie die Grafikrahmen und die Inhalte nicht neu ziehen oder skalieren müssen.

PDF-Exporteinstellungen beachten

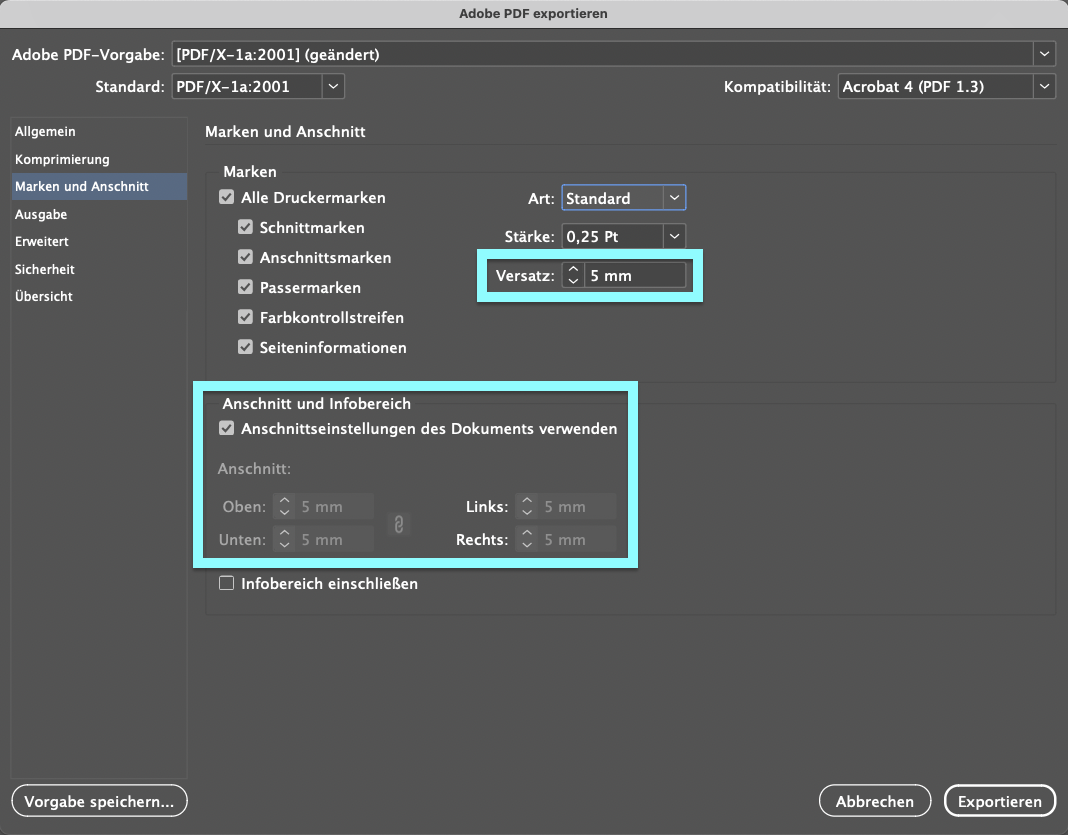

Für den PDF-Export müssen Sie die gewählten Einstellungen nur noch übernehmen, indem Sie unter "Marken und Anschnitt" die Option "Anschnitteinstellungen des Dokumentes verwenden" übernehmen. (Alternativ können Sie diese auch hier anders als in den Dokumenteinstellungen angeben. Dies ist jedoch nur sinnvoll, wenn Sie die Inhalte auch entsprechend angepasst haben.)

Marken sind im DUON-Portal nicht erforderlich. Sie können diese getrost weglassen, sie bieten keinerlei Vorteile. Alle notwendigen Angaben sind durch die Verwendung von PDF/X in der PDF-Datei enthalten.

Falls Sie dennoch Marken verwenden möchten, achten Sie bitte darauf, dass die Marken nach Möglichkeit nicht in den effektiven Anschnittbereich hineinragen. Stellen Sie dazu den Wert "Versatz" auf einen gleich großen oder größeren Wert als die größte Vorgabe für den Anschnitt aus den Werten "links", "rechts", "oben" oder "unten".
